Прибор автоматизированного контроля
за состоянием пациента в барокамере

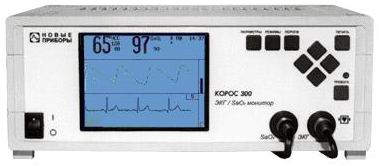

РИТМОКАРДИОМОНИТОР «КОРОС-300»

Многофункциональный монитор «КОРОС-300» предназначен для оперативного контроля состояния пациента в барокамере.

Монитор пациента «КОРОС-300» предназначен для отображения на экране дисплея двух физиологических кривых - электрокардиограммы в одном из стандартных отведений и фотоплетизмограммы периферического пульса, а также вычисления частоты сердечных сокращений, степени насыщения гемоглобина артериальной крови кислородом и показателей, получаемых в результате вариационного анализа ритма сердца, позволяющих в реальном масштабе времени оценить активность симпатического и парасимпатического отделов вегетативной нервной системы.
Прибор обеспечивает непрерывную регистрацию и отображение на графическом дисплее электрокардиограммы (ЭКГ) в 1 стандартном отведении, фотоплетизмограммы периферического пульса (ФПГ), вычисление и цифровую индикацию значения степени насыщения гемоглобина артериальной крови кислородом (SpO2), вычисление и цифровую индикацию значения частоты сердечных сокращений (ЧСС), а также анализ сердечного ритма в реальном масштабе времени с вычислениями индикацией диагностических показателей.
Прибор позволяет осуществлять вывод регистрируемой аналого-цифровой информации на внешний компьютер и принтер.
Анализ сердечного ритма включает определение длительностей RR-интервалов (кардиоинтервалов - КИ) электрокардиосигнала, построение гистограммы распределения КИ методом скользящей выборки, вычисление статистических параметров распределения (мода, амплитуда моды, вариационный размах), вычисление диагностических показателей - индекса активности симпатического (СИМ) и парасимпатического (ПАР) отделов вегетативной нервной системы, индекса напряжения по методике Р.М.Баевского (ИБ).
Имеется сигнализация выхода значений ЧСС и SpO2 а установленные пределы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон входных напряжений канала регистрации
ЭКГ 0.03.. 5 мВ
Чувствительность канала ЭКГ устанавливается из ряда
2.5, 5, 10, 20, 40, 80 мм/мВ
Отклонение установленной чувствительности от номинальной
не более ±10 %
Входной импеданс канала ЭКГ
не менее 15 MОм
Коэффициент ослабления синфазных сигналов канала ЭКГ
не менее 28000
Напряжение внутренних шумов канала ЭКГ
не более 20 мкВ
Отклонение величины отображаемого на экране калибровочного импульса(1 мВ) от номинальной
не более ±10%
Неравномерность АЧХ канала ЭКГ в диапазоне 0.5 .. 60Гц
85..105%
Коэффициент подавления фильтра канала ЭКГ
-
на частоте 25 Гц
не более 3 дБ
на чистоте 50 Гц
не менее 25 дБ
Постоянная времени канала ЭКГ
не менее 2,5 с
Постоянная времени канала фотоплетизмограммы
не менее 1 с
Длительность фронта фотоплетизмограммы
не более 0,1 с
Скорость развертки
25, 50 мм/с
Отклонение установленной скорости развертки от номинальной
не более ±10 %
Диапазон определения
SpO20 ..100 %
Отклонение значения SpO2
-
в диапазоне 80 . . 99
не более ± 2%
в диапазоне 50 . . 79
не более ± 4%
в диапазоне 0 . . 49
не нормируется
Диапазон установки значений порога сигнализации по SpO2
50 .. 95 (с шагом 5)
Диапазон определения ЧСС
30 . . 250 уд/мин
Отклонение значения ЧСС от фактического значения
-
в диапазоне 30 . . 99
не более ± 2 уд/мин
в диапазоне 100 . . 250
не более ± 3 уд/мин
Диапазон установки значений порогов сигнализации по ЧСС
(с шагом 10)

-
нижний порог
30 .. 70 уд/мин
верхний порог
80 .. 250 уд/мин
Минимальная амплитуда R-зубца, необходимая для определения ЧСС
не более 0,2 мВ
Диапазон автоматически определяемых длительностей КИ
0,24 .. 2,0 с
Питание прибора от сети переменного тока
-
напряжение питания
220 ± 22 В
частота
50 ± 0.5 Гц
потребляемая мощность
не более 12 ВА
Габаритные размеры прибора
290x213x119 мм
Габаритные размеры первичного преобразователя канала SpO2
71x25x25 мм
Длина кабеля первичного преобразователя канала SpO2
не менее 2 м
Длина кабеля отведений
не менее 2.5 м
Масса прибора
не более 2.5 кг

Прибор позволяет автоматически осуществлять построение гистограммы распределения КИ с шагом 8 мс, объемом выборки от 20 до 150 КИ.
Прибор позволяет вычислять следующие параметры распределения КИ: моду, амплитуду моды, вариационный размах, индексы СИМ, ПАР, ИБ.

Отображаемые на дисплее параметры и физиологические кривые:

  • значение ЧСС;
  • значение SpO2;
  • значения установленных порогов срабатывания сигнализации ЭКГ;
  • фотоплетизмограмма;
  • гистограмма распределения КИ;
  • значение моды распределения КИ;
  • значение амплитуды моды распределения КИ;
  • значение вариационного размаха распределения КИ;
  • значение СИМ;
  • значение ПАР;
  • значение ИБ;
  • тренды ЧСС, SpO2, СИМ, ПАР;
  • текущее время.
